[SAP EAI] RFC Adapter settings Information

SAP EAI - RFC 어댑터 셋팅 정보

RFC Adapter 란 무엇인가?

 - SAP EAI 는 3가지 방법으로 SAP 시스템과의 통신을 수행 할 수 있습니다.

1.  RFC Adapter
2.  IDOC Adapter
3.  Proxy

 - RFC Adapter 통신은 위의 세 가지 옵션 중 하나입니다.

* RFC 어댑터는 수신 RFC 호출을 XML로 반환하고 대상 시스템이 SAP인 경우 XML 메시지를 송신 RFC 호출로 변환 합니다.
* RFC 어댑터는 J2EE Adapter Engine에 설치되어 Runtime Workbench의 Adapter Monitoring 및 Channel Monitoring을 통해 모니터링을 할 수 있습니다.
* SAP 시스템과 통신시에 동기화 (sRFC) 및 비동기(tRFC) 통신을 모두 가질 수 있습니다.
* sRFC는 BE(Best Effort)를 사용하고 tRFC는 EO(Exactly Once) Quality of Service를 사용합니다.

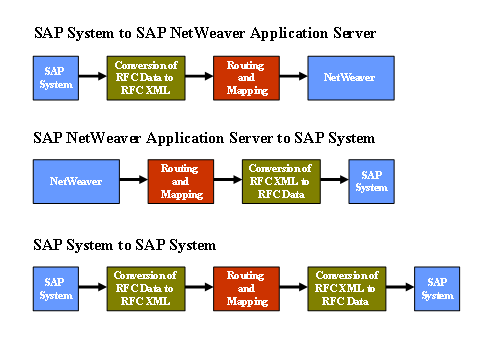

RFC통신의 흐름도

RFC 어댑터 구성

 RFC Sender Adapter

: RFC Sender Adapter의 경우 Sender SAP 시스템은 EAI PI Integration Engine에 RFC 호출을 처리하도록 요청합니다.



SAP ABAP 설정

송신자가 되는 SAP 시스템의 구성(Tcode: SM59)

* 송신자 RFC 어댑터를 구성하기 전에 먼저 SAP 시스템에서 RFC 연결을 작성해야 합니다.
* 송신자가 되는 SAP 시스템으로 이동하여 Tcode SM59를 열고 TCP / IP 유형의 새 RFC 연결을 만듭니다.
* Technical settings 탭으로 이동하여 Activation Type의 Start on Application Server를 선택하고,
프로그램에서 사용하는 프로그램 ID의 이름을 Start on Application Server의 Program에 입력하십시오.

SAP EAI RFC Sender Channel 설정

RFC Sender Channel 화면

* 통신 채널 구성에 동일한 프로그램 ID를 지정해야 합니다.
* RFC 어댑터 및 발신자 유형의 ID에 통신 채널을 만듭니다.



728x90

RFC Receiver Adapter

SAP EAI RFC Receiver 설정

: RFC 수신자 어댑터는 XML 메시지를 RFC 형식으로 변환하여 RFC가 실행되는 대상 시스템으로 보냅니다.

RFC Receiver Channel 화면

* RFC 어댑터 및 수신기 유형을 사용하여 ID에 통신 채널을 만듭니다.
* 애플리케이션 서버 세부사항, 로그인 신임 정보와 같은 RFC 클라이언트 매개 변수를 지정하고 채널을 활성화하십시오.





참고: blogs.sap.com/2013/03/06/reg-rfc-adapter-basic-settings-information/
